La macchina a quattro tubi in PVC ha terminato i test, la macchina funziona bene

ILComprimiLa linea di produzione di estrusione di tubi in PVC a un'uscita e quattro è un set completo automatizzato di apparecchiature progettate specificamente per la produzione efficiente di tubi in PVC. Può realizzare lo stampaggio per estrusione sincrono di quattro tubi, migliorando notevolmente l'efficienza produttiva. L'intera linea di produzione integra alimentazione automatica, estrusione bivite conica, stampo per coestrusione a quattro tubi, raffreddamento del dimensionamento sotto vuoto, trazione sincrona a quattro binari, taglio senza trucioli e impilamento ribaltamento automatico. È adatto per la produzione di vari tubi in PVC come tubi di alimentazione e tubi filettati nell'intervallo Φ 16- Φ 32 mm. L'apparecchiatura presenta vantaggi significativi come un elevato grado di automazione, funzionamento stabile, alto rendimento e basso consumo energetico

Abbiamo completato il test della macchina questa settimana e funziona senza intoppi. Il cliente è molto soddisfatto

Presentare la composizione della macchina

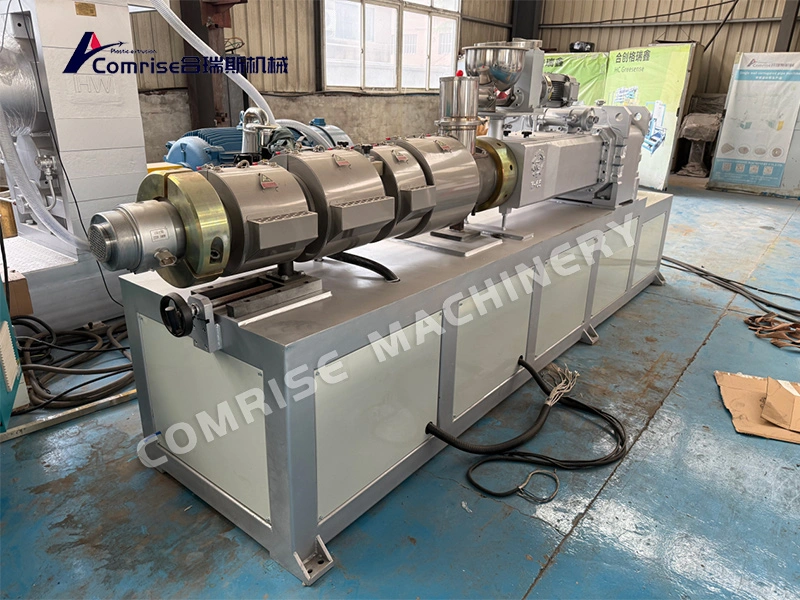

1. Estrusore bivite conico SJ65/132

La vite è realizzata in acciaio legato al nitruro 38CrMoAlA di alta qualità. Dopo la tempra e il rinvenimento, la nitrurazione complessiva e il processo di rettifica di precisione, la profondità dello strato di nitruro raggiunge 0,4-0,7 mm, la durezza superficiale è ≥ HV940, resistente all'usura e alla corrosione e può lavorare stabilmente polvere di PVC ad alto riempimento per lungo tempo. Buon effetto plastificante, plastificazione uniforme senza materie prime. Riscaldatore ceramico e sistema di raffreddamento con ventola a flusso assiale ad alta efficienza per la configurazione a botte

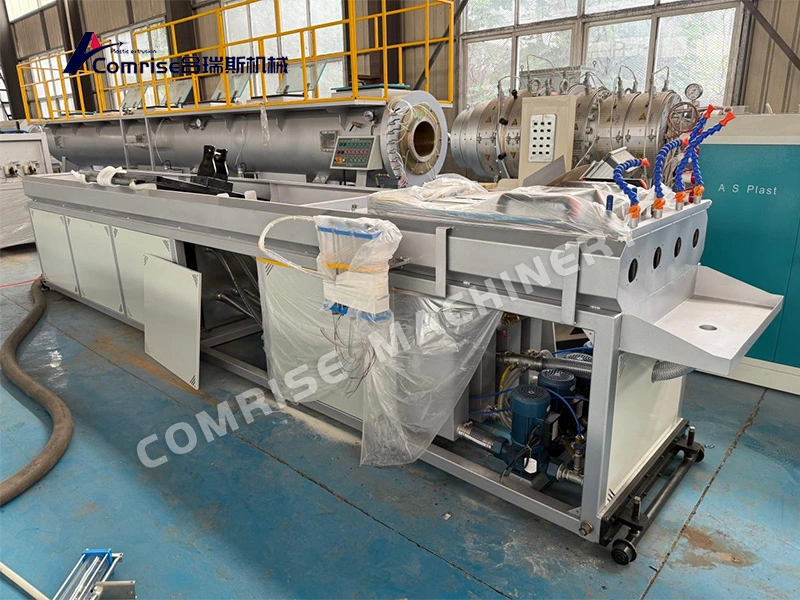

2. Serbatoio dell'acqua di raffreddamento e del vuoto

Il sistema di raffreddamento adotta un dimensionamento del vuoto indipendente a quattro tubi e un design di raffreddamento del serbatoio dell'acqua, con ciascun tubo dotato di un manicotto di dimensionamento del vuoto indipendente per garantire un diametro esterno preciso e una superficie liscia del tubo. La scatola del vuoto adotta un rivestimento interno in acciaio inossidabile 304, resistente alla corrosione e di lunga durata. Il grado di vuoto può essere regolato per soddisfare le esigenze di diversi diametri di tubo. Il serbatoio dell'acqua di raffreddamento, con un raffreddamento uniforme e sufficiente, previene efficacemente lo stress interno o la deformazione dei tubi dovuta a un raffreddamento non uniforme. La lunghezza complessiva di raffreddamento può essere configurata in modo flessibile in base al diametro del tubo e alla velocità di produzione, garantendo che il tubo sia completamente sagomato durante l'estrusione ad alta velocità e che la resa sia stabile a oltre il 99%.

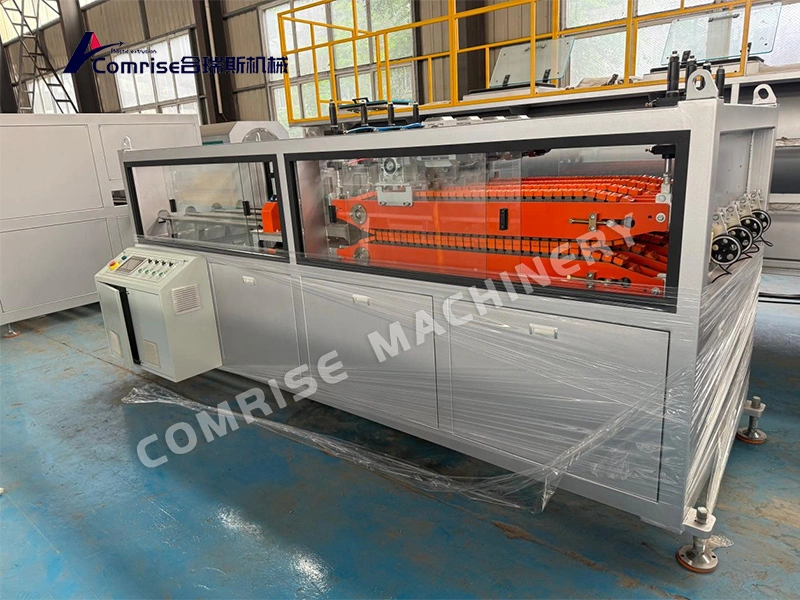

3.Trattore e taglierina nuit

Il processo di trazione e taglio adotta un design integrato, combinando la macchina di trazione sincrona a quattro cingoli e la macchina da taglio senza trucioli in una sola, con una struttura compatta e un ingombro ridotto, riducendo notevolmente la distanza di transizione tra trazione e taglio dei tubi ed evitando cedimenti o deviazioni dell'ellitticità causate dalla lunga sospensione dei tubi. La parte di trazione adotta quattro serie di azionamento sincrono a binario indipendente, bloccaggio a forma di dente con blocco di gomma resistente all'usura, forza di bloccaggio uniforme e regolabile, collegati dallo stesso sistema di controllo e la velocità di trazione dei quattro tubi è completamente coerente. La parte tagliente adotta la tecnologia di taglio del coltello di sollevamento, con un'incisione piatta e liscia, e la lunghezza di taglio viene impostata dal cliente stesso. Il design integrato riduce i collegamenti di connessione intermedi, risponde più velocemente, ha una migliore sincronizzazione ed è più facile da utilizzare e mantenere, ottenendo una produzione di automazione davvero efficiente con una connessione di taglio a trazione senza soluzione di continuità.

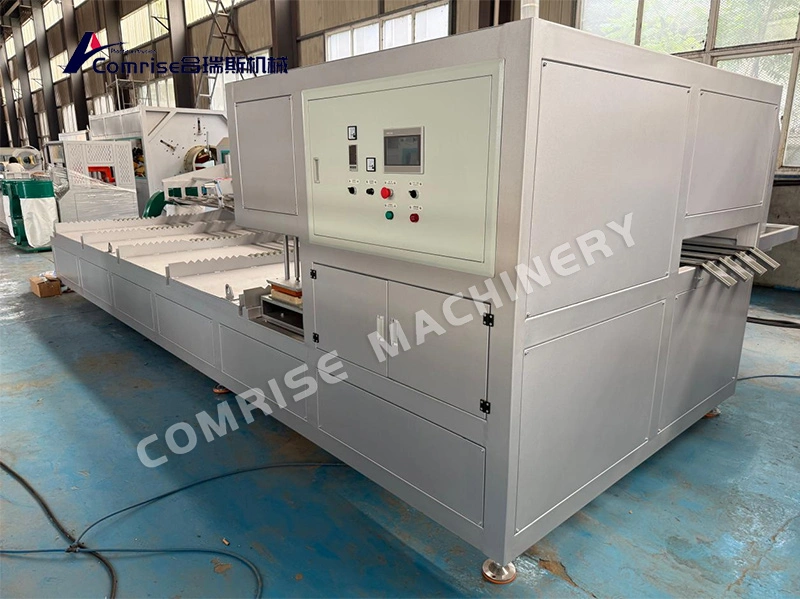

4.Macchina per la campanatura

La macchina completamente automatica per l'espansione dei tubi in PVC è progettata per ottenere l'espansione automatica di un'estremità del tubo e la formazione di un bicchiere. È collegato alla linea di produzione di estrusione online e non richiede lavorazioni secondarie offline. L'apparecchiatura adotta il riscaldamento a infrarossi e il controllo automatico della temperatura costante, con riscaldamento uniforme e rapido aumento della temperatura. La temperatura di espansione è accuratamente regolabile e adatta a diversi diametri di tubo e processi di formulazione. Lo stampo di espansione è realizzato in acciaio per stampi di alta qualità, lavorato con precisione e trattato in superficie, resistente all'usura e alla corrosione. La sezione di espansione sagomata ha una parete interna liscia, dimensioni precise e buona rotondità e si adatta perfettamente ai raccordi senza perdite
